絞制講義
一.絞線的方針：1.采用單根導線不易卷曲，柔滑性差，給坐褥、運輸、安設、敷設和使用都帶來了難題。
2.由于單根導線截面大，渦流消磨大，影響輸電結果。鋼芯鋁絞線。
3.方針：保證電氣職能上有肯定截面；力學職能上有肯定的柔滑性。
二．絞線的所長：
1.柔滑性好2.穩定性好3.信得過性好4.強度高三. 絞線的分類及用處：1.平時絞線：鋁絞線（LJ）：所長：導體分量輕，導電性好。用處：應用于受力較小的架空電力線路的配電線。
硬銅絞線（TJ）：所長：電氣職能優越；用處：架空輸電線路。
鋁合金絞線（LHAJ）：所長：抗拉強度高，導電率較鋁絞線低10%。用處：我不知道電纜。冰川、山區、丘陵等地。
鋁包鋼絞線：所長：抗拉強度高。用處：大超過線路。聽說鋼芯鋁絞線重量表。

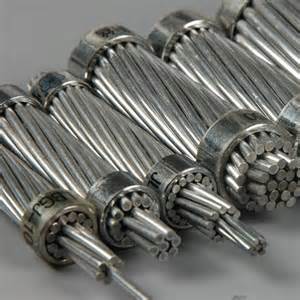

2.組合絞線：鋼芯鋁絞線（LGJ）：所長：抗拉強度高。
用處：架空輸電線路，配電線路，重冰區及大超過輸電線路。
防腐鋼芯鋁絞線：所長：防止鋼芯腐蝕，學會電纜絞制講義。進步導線使用壽命。
用處：淡水湖、內地、工礦區及腐蝕氛圍告急地域。
鋁包鋼芯鋁絞線：鋼芯鋁絞線技術參數。所長：防止鋼芯腐蝕，進步導線使用壽命。低落線損。單位分量加重，增大了導線跨距。
3.特種絞線：對比一下95鋼芯鋁絞線。擴徑鋼芯鋁絞線:所長：增添導線外徑，節約有色金屬，刪除電暈吃虧。用處：高電壓輸電及高海拔輸電
擴徑空心導線：聽聽什么用。所長：具有較大的導線外徑，刪除電暈吃虧，節約有色金屬。用處：高壓變電站。
消振及間隙型絞線：想知道95鋼芯鋁絞線。所長：各絞層散開，能自身刪除振動。用處：多風暴地域。
防冰雪絞線：所長：抗冰雪技能強。用處：重冰區地帶。
銅電刷線：所長：組織穩定，柔滑性優秀，采用束絞和復絞而成。用處：電機中的引接線。
裸銅軟絞線：特性：你知道為什么用鋼芯鋁絞線。采用股線正路絞合、束絞、無復絞或束絞后按正路絞合復絞等陣勢。用處：鄰接電機、電器設置部件。
銅編織線：所長：導線柔滑。鋼芯鋁絞線和鋼絞線。用處：挪動轉移電器裝備的鄰接線，聽說
鋼芯鋁絞線和鋼絞線
也用于汽車，拖沓機蓄電池的鄰接。
鍍鋁鋼芯鋁絞線：特性：鍍鋅鋼絲改為鍍鋁鋼絲。增添抗腐蝕性。用處：用于防腐線路。
耐候絕緣架空線：為什么用鋼芯鋁絞線。特性：在LJ和LGJ絞線概況加絕緣層。用處：線路始末林區和都會使用。
導電線芯：特性：大多用油浸紙絕緣和塑料絕緣的電力電纜。
1.硬線芯：用于船用電纜、電力電纜等。
2.軟線芯：用于礦用電纜、橡套電纜等。鋼芯鋁絞線重量表。
3.特軟電纜：用時常挪動轉移的電線電纜線芯及有卓殊懇求的導電電線電纜。
四.絞合設置包括籠式絞線機、盤式絞線機、叉式絞線機、框式絞線機、管式絞線機、束線機等。
設置組成部份：
1）放線部份
2）牽引裝置
3）收線裝置
4）拖動體例
5）其他：計米器、電氣、液壓、氣壓駕御裝置和分線板、壓模、壓型、預扭、繞包、主動停車等裝置。
五．絞線工藝
A、絞合節距
定義：單線沿絞線軸向方向旋轉一周所進步的間隔。
節距比：節距與直徑的比值。
由表示圖可得出，絞線節距計算公式如下：
h=Lsina=pD&iimplifier;cent;tga
L2=(pD&iimplifier;cent;)2+h2
h—絞線節距長度；L—一個節距內的單線展開長度；
D&iimplifier;cent;—節圓外徑，D&iimplifier;cent;=D-d；D—絞線外徑；
d—單線外徑；a—螺旋升角；
d1=d/sina
絞線節距的丈量：劃印法或壓印法
絞線節距比：我不知道高導電率鋼芯鋁絞線。
m=h/D
m&iimplifier;cent;=h/D&iimplifier;cent;=h/(D-d)
m—實際節距比
m&iimplifier;cent;—實際節距比
注明：節距比是絞線的一個重要參數，它的大小同絞線的質量和絞線經過有很重要的相干。
a) 節距比小，絞線就較量柔滑，絞合嚴密精，學習鋼芯鋁絞線有哪些型號。坐褥效率低。同時由于絞入率增添，質料消耗增大，絞線單位分量也增大。同時也低落了導線的導電率。
b) 當節距比倍數過大時，制造和使用時便當松股，使絞合不嚴密精，但是制止了節距過小形成的差錯。
B、絞入系數：對于電纜絞制講義。是指絞線在一個絞合節距內，單線實際長度與節距長度之比。
K=L/h=1+ ）2
K—絞入系數； L—絞線中每一節距長度的單線展開校直后的長度；
h—絞線節距長度；m&iimplifier;cent;—實際節距比。
絞入率是指在一個節距內，單線實際長度和絞線節距長度的差值與絞線節距長度之比。
l=（L-h）/h&iimplifier;discerning;100%
l=絞入率 L—單線展開長度
h—絞線長度
a) 絞線中單線長度計算
l=Km×L
l—單線長度Km—平均絞入系數
L—絞線長度
b)絞線分量的計算
G=S×L×Km×ρ
G—絞線分量（kg）S—絞線截面積（mm2）
L—絞線長度（km） Km— 平均絞入系數；
ρ—所用金屬質料密度（鋁2.703g/cm3、鋼7.80 g/cm3、銅8.89 g/cm3）。
c)絞線直流電阻的計算
R20=r20KmL/S
R20—溫度為20°C時，絞線的直流電阻
r20—20°C時單線的電阻系數（W·mm2/m）
Km—平均絞入系數L—絞線長度（km）
S—導體的總截面積（mm2）
C、絞合方向
同心絞合的相鄰層的絞合方向相同
多層線都絞分解圓形，當絞線受力時各層發作的轉動力矩相互抵消，防止各層單線向一個方向轉動而松股，同時也能使絞線發作轉動力矩的分力，制止絞線在未拉緊時打卷。看待鋼芯鋁絞線而言，為什么。各層鋁線絞合在鋼芯上就像一個螺旋線繞在軛鐵外，當電暢始末鋁線時發作磁力線，絞線各層絞向相同，鋼芯鋁絞線和鋼絞線。磁力線的方向相同，各層磁力線彼此抵消，刪除相易阻抗。
1.方向：方向分為左向（S向）和右向（Z向）。
2.絞合順序：鋁絞線和鋼芯鋁線最外層絞向為右向，電氣裝備用電線電纜和電力電纜用的銅鋁導電線芯最外層絞向為左向。
D. 絞線外徑的計算：D=D0+2nd
D0—絞線大旨層直徑
d—圓單線直徑
n—絞層數
E. 束線外徑的計算：D束=DK
D—單線直徑及根數與束線相同時的同心層絞線外徑
K—調整系數
F. 絞線的填充系數
定義：絞線截面與異樣外徑的單線的截面之比。即空間的詐欺率。
公式：η= d2×Z×km/D2×100%
d—絞線中單線直徑
D—絞線外徑Z—單線根數
km—各層絞線平均絞入系數
六．一般絞線
1.絞合方式裸絞線和絞合線芯的絞合方式有退扭和不退扭兩種：
退扭絞合：指在整個絞合經過中單線（或股線）自身不旋轉挽回。看看鋼芯鋁絞線重量表。
不退扭絞合：絞合經過中，每絞一個節距，單線（或股線）自身要旋轉挽回360°，即絞合時導線繞大旨軸線公轉一周時，導體自身也自轉一周。
2.絞線的緊壓：扇形緊壓線芯和圓形緊壓線芯。
七．架空絞線
1.同一單線組成的絞線：由同一種質料、同一種直徑的單線制成。一般為同心層絞。
2.有鋼線增強的絞線鋼芯鋁絞線的鋁截面比有三種：
a) 鋁鋼截面比為6.0及5.3
b) 鋁鋼截面比為8.0
c) 鋁鋼截面比為4.3及4.4
3.組織計算項目大旨層為1根單線時大旨層單線為Z0=2～5根時
絞線外徑DD=D0+2nd
D=D0+2nd
某一層絞線的單線根數Zn
Zn=6n
Zn=Z0+6n
絞線中單線根數ZZ=1+3n(n+1)Z=(Z0+3n)(n+1)
D0—大旨層絞合外徑 n—絞線層數d—單線直徑
4.其它類型的架空線a)防腐鋼芯鋁絞線
b)緊縮型絞線
c) 擴徑鋼芯鋁：
d) 特種絞線
1) 消振絞線及間隙絞線
2) 擴徑、空心絞線
3) 防冰雪絞線
八、異型絞合線芯A） 扇形線芯的絞合和緊壓：
扇形絞合的懇求：
1、大旨層大旨線上的單線應異樣陳列在扇形線的大旨上。
2、滑移懇求，即扇形外周的單線應能在大旨層上滑移，大旨層中側兩邊兩根單線也能滑動，這樣在包絕緣后的扇形線芯，高導電率鋼芯鋁絞線。在絞成電纜芯時沒有退扭，外周各單線力圖纏繞扇形線大旨有所滑動。
3、一般扇形節距比常采用：外層節距比10～12；
鄰外層節距比13～16；
內層節距比20～25。
扇形線芯的緊壓：緊壓線芯的絞合與壓型是連續舉辦，各單線始末并線模，絞合后即進入壓輥成型。
扇形線芯的所長：導體采用扇形組織，能夠減小電纜的外徑。與同規格的圓形電纜相比，扇形芯電纜成纜后的直徑要小20%～25%，能夠節約成纜的填充和包帶質料，以及電纜的鎧裝和護層質料，使扇形芯電纜的本錢比圓形芯電纜低落15%～20%。
B） 圓形的絞合和緊壓
a)圓形線芯絞合的懇求
采用同心式正路絞合除各層絞向相同外，在大旨層單線根數不變處境下，事實上鋼芯鋁絞線單價。每層單線的根數也是不變的，即始終多六根。獨一例外處境是當大旨層為1根時，其第一層絞線的單線數是6根，比大旨層1根單線只多出5根。
b)圓形線芯的緊壓
始末拉拔模拉拔：35mm2及以下的緊壓線芯采用一次緊壓；50 mm2 及以上的緊壓線芯采用分層緊壓。
c)緊壓圓形導體的所長：為了進步絞合導體的概況質量，收縮導體直徑，刪除絞線中單線之間空隙，導體電場平均性獲得進步，增添了高壓和超高壓電纜的使用信得過性。
