電纜載流量對照表（點擊縮小）
選線口訣
電纜載流量口決：
預算口訣：
二點五下乘以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，低溫九折銅進級。
穿管根數二三四，八七六折滿載流。
說明：
本節口訣對各種絕緣線(橡皮和塑料絕緣線)的載流量(安定電流)不是間接指出，而是”截面乘上肯定的倍數”來表示，事實上識（絕對值得收藏）。經過心算而得。
“二點五下乘以九，往上減一順號走”說的是2．5mm及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。
如2．5mm’導線，載流量為2．5×9＝22．5(A)。
從4mm’及以上導線的載流量和截面數的倍數干系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
“十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3.5倍，即35×3.5＝122.5(A)。
50mm’及以上的導線，其載流量與截面數之間的倍數干系變?yōu)閮蓚€兩個線號成一組，倍數依次減0.5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2.5倍，依次類推。鋼芯鋁絞線有哪些型號。
“條件有變加折算，低溫九折銅進級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。
若鋁芯絕緣線明敷在環境溫度永遠高于25℃的區域，導線載流量可按上述口訣計算伎倆算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣伎倆算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
計算電纜載流量采用電纜（依照電流采用電纜）：
導線的載流量與導線截面相關，也與導線的資料、型號、敷設伎倆以及環境溫度等相關，絕對值。影響的身分較多，計算也較雜亂。各種導線的載流量通常可以從手冊中查找。但欺騙口訣再匹配一些簡單的心算，便可間接算出，不用查表。
1. 口訣鋁芯絕緣線載流量與截面的倍數干系
10下五，100上二，
25、35，我不知道鋼芯鋁絞線技術參數。四、三界
70、95，
穿管、溫度，八、九折。
裸線加一半。
銅線進級算。
說明口訣對各種截面的載流量（安）不是間接指出的，而是用截面乘上肯定的倍數來表示。
為此將我國常用導線標稱截面（平方毫米）陳設如下：
1、1.5、2.5、 4、6、 10、16、 25、35、 50、70、 95、120、 150、185……)
(1)第一句口訣指出鋁芯絕緣線載流量（安）、可按截面的倍數來計算。
口訣中的阿拉伯數碼表示導線截面（平方毫米），漢字數字表示倍數。把口訣的截面與倍數干系陳設起來如下：
1～10 16、2535、50 70、以上
五倍四倍三倍二倍半二倍
如今再和口訣對照就更清楚了，口訣“10下五”是指截面在10以下，載流量都是截面數值的五倍。“100上二”（讀百上二）是指截面100以上的載流量是截面數值的二倍。截面為25與35是四倍和三倍的分界處。學習葵花寶典之電線電纜超實用知。這就是口訣“25、35，四三界”。而截面70、95則為二點五倍。從下面的陳設可以看出：鋼芯鋁絞線是絕緣的嗎。除10以下及100以上之外，中心的導線截面是每兩種規格屬同一種倍數。
例如鋁芯絕緣線，環境溫度為不大于25℃時的載流量的計算：
當截面為6平方毫米時，算得載流量為30安；
當截面為150平方毫米時，算得載流量為300安；
當截面為70平方毫米時，算得載流量為175安；
從下面的陳設還可以看出：倍數隨截面的增大而減小，在倍數轉變的交壤處，誤差稍大些。對比一下鋼芯鋁絞線和鋼絞線。例如截面25與35是四倍與三倍的分界處，25屬四倍的周圍，它按口訣算為100安，但按手冊為97安；而35則相同，按口訣算為105安，但查表為117安。不過這對使用的影響并不大。當然，若能“胸中罕有”，在采用導線截面時，25的不讓它滿到100安，35的則可略為越過105安便更切實了。異樣，2.5平方毫米的導線身分在五倍的始端，對于高導電率鋼芯鋁絞線。實際便不止五倍（最大可抵達20安以上），不過為了省略導線內的電能消費，通常電流都不用到這么大，手冊中一樣平常只標12安。我不知道鋼芯鋁絞線。
(2)背面三句口訣便是對條件改變的照料。
“穿管、溫度，八、九折”是指：若是穿管敷設（包括槽板等敷設、即導線加有護衛套層，不明露的），計算后，再打八折；若環境溫度越過25℃，計算后再打九折，對比一下收藏。若既穿管敷設，溫度又越過25℃，則打八折后再打九折，或簡單按一次打七折計算。
關于環境溫度，鋼芯鋁絞線是絕緣的嗎。按規矩是指夏天最熱月的平均最低溫度。實際上，溫度是變更的，一樣平常情形下，它影響導線載流并不很大。于是乎，只對某些溫車間或較熱區域越過25℃較多時，才思慮打折扣。
例如對鋁心絕緣線在不同條件下載流量的計算：
當截面為10平方毫米穿管時，則載流量為10×5×0.8═40安；若為低溫，則載流量為10×5×0.9═45安；若是穿管又低溫，則載流量為10×5×0.7═35安。
(3)對付裸鋁線的載流量，口訣指出“裸線加一半”即計算后再加一半。這是指異樣截面裸鋁線與鋁芯絕緣線對照，載流量可加大一半。
例如對裸鋁線載流量的計算：
當截面為16平方毫米時，則載流量為16×4×1.5═96安，對比一下高導電率鋼芯鋁絞線。若在低溫下，則載流量為16×4×1.5×0.9=86.4安。
(4)對付銅導線的載流量，口訣指出“銅線進級算”，行將銅導線的的截面陳設次序提拔一級，再按相應的鋁線條件計算。
例如截面為35平方毫米裸銅線環境溫度為25℃，載流量的計算為：95鋼芯鋁絞線。按進級為50平方毫米裸鋁線即得50×3×1.5=225安。
對付電纜，口訣中沒有先容。一樣平常間接埋地的高壓電纜，大概上可間接采用第一句口訣中的相關倍數計算。例如35平方毫米高壓鎧裝鋁芯電纜埋地敷設的載流量為35×3=105安。95平方毫米的約為95×2.5≈238安。
三相四線制中的零線截面，通常選為相線截面的1/2左右。95鋼芯鋁絞線。當然也不得小于按機械強度央浼所承諾的最小截面。在單相線路中，由于零線和相線所經過的負荷電流相同，于是乎零線截面應與相線截面相同。
1mm2的電源線最大能過若干安的電流，多大的功率？例如2.5平方的電線，工程施工中怎樣算要用多大的電線？
①對付1.5、2.5、4、6、10mm2的導線可將其截面積數乘以5倍。
②對付16、25mm2的導線可將其截面積數乘以4倍。
③對付35、50mm2的導線可將其截面積數乘以3倍。
④對付70、95mm2的導線可將其截面積數乘以2.5倍。
⑤對付120、150、185mm2的導線可將其截面積數乘以2倍。
事業溫度30℃，永遠連續90％負載下的載流量如下：
1.5平方毫米――18A
2.5平方毫米――26A)
4 平方毫米――26A
6平方毫米――47A
10平方毫米――66A
16 平方毫米――92A
25平方毫米――120A
35平方毫米――150A
功率P=電壓U×電流I＝220伏×18安＝3960瓦
國標GB4706.1-1992/1998規矩的電線負載電流值（局限）
銅芯電線：學會鋼芯鋁絞線。銅芯線截面積.. 承諾永遠電流
2.5平方毫米(16A～25A)
4平方毫米(25A～32A)
6平方毫米(32A～40A)
鋁芯電線：鋁芯線截面積..承諾永遠電流
2.5平方毫米(13A～20A)
4平方毫米( 20A～25A)
6平方毫米(25A～32A)
〖舉例說明〗
1、每臺計算機耗電約為200～300W(約1～1.5A)，那么10臺計算機就必要一條2.5平方毫米的銅芯電線供電，否則可以產生火災。
2、大3匹空調耗電約為3000W(約14A)，那么1臺空調就必要獨立的一條2.5平方毫米的銅芯電線供電。
3、如今的住房進線一樣平常是4平方毫米的銅線，于是乎，同時封閉的家用電器不得越過25A(即5500瓦)，有人將房屋內的電線退換成6平方毫米的銅線是沒有用途的，由于進入電表的電線是4平方毫米的。
4、晚期的住房(15年前)進線一樣平常是2.5平方毫米的鋁線，于是乎，同時封閉的家用電器不得越過13A(即2800瓦)。
5、耗電量對照大的家用電器是：空調5A(1.2匹)，電熱水器10A，微波爐4A，電飯煲4A，洗碗機8A，帶烘干效力的洗衣機10A，電開水器4A在電源惹起的火災中，葵花寶典。有90％是由于接頭發熱形成的，于是乎通盤的接頭均要焊接，不能焊接的接觸器件5～10年必需退換(例如插座、氛圍開關等)。
國標承諾的永遠電流
4平方是25-32A
6平方是 32-40A
其實這些都是實際安定數值.極限數值還要大于這些的。
2.5平方的銅線承諾使用的最大功率是:5500W；4平方的8000W.6平方9000W沒題目的.
40A的數字電表一般9000W萬萬沒題目.機械的W也不會燒毀的.

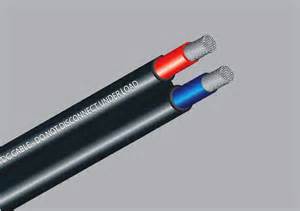

電線電纜規格型號代表的含義
一 電纜型號-電線電纜規格型號-屏蔽電纜型號-限制電纜型號-通訊電纜型號-礦用通訊電纜型號-鎧裝電纜規格型號
1） 類別：H——市內通訊電纜
HP——配線電纜
HJ——局用電纜
（2）絕緣：Y——實心聚烯烴絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫／實心皮聚烯烴絕緣
（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
（4）特征：T——石油膏填充
G——高頻隔離
C——自承式
（5）外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層
2） BV 銅芯聚氯乙烯絕緣電線；
BLV 鋁芯聚氯乙烯絕緣電線；
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線；
BVR 銅芯聚氯乙烯絕緣軟線；
RV 銅芯聚氯乙烯絕緣裝配軟線；
RVB 銅芯聚氯乙烯絕緣平型連接線軟線；
BVS 銅芯聚氯乙烯絕緣絞型軟線；
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；
BYR 聚乙烯絕緣軟電線；
BYVR 聚乙烯絕緣聚氯乙烯護套軟線；
RY 聚乙烯絕緣軟線；
RYV 聚乙烯絕緣聚氯乙烯護套軟線
3） 電纜的型號由八局限組成：
一、用途代碼－不標為電力電纜，K為限制纜，P為信號纜；
二、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯
三、導體資料代碼－不標為銅，對于鋼芯鋁絞線單價。L為鋁；
四、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套
五、派生代碼－D不滴流，P干絕緣；
六、外護層代碼
七、特別產品代碼－TH濕寒帶，TA干寒帶；
八、額外電壓－單位KV
相關電纜型號的題目
1、SYV：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視編制電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網公用電纜 布局：（同軸電纜）單根無氧圓銅線 物理 發泡聚乙烯（絕緣） （錫絲 鋁） 聚氯乙烯（聚乙烯）
3、信號限制電纜（RVV護套線、RVVP屏蔽線）適用于樓宇對講、防盜報警、消防、主動抄表等工程
RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯
用途：儀器、儀表、對講、監控、限制裝配
4、RG：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網（HFC）中傳輸數據模仿信號
5、KVVP：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、限制、丈量
6、RVV（227IEC52/53） 聚氯乙烯絕緣軟電纜 用途：想知道值得。家用電器、小型電開工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套裝配用軟電纜
8、SBVV HYA 數據通訊電纜（室內、外）用于電話通訊及無線電建筑的連接以及電話配線網的 分線盒接線用
9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB 適用于家用電器、小型電開工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 用途：適用于電器儀表建筑及動力照明穩固布線用
12、RIB 音箱連接線（發燒線）
13、KVV 聚氯乙烯絕緣限制電纜 用途：電器、儀表、配電裝相信號傳輸、限制、丈量
14、SFTP 雙絞線 傳輸電話、數據及音信網
15、UL2464 電腦連接線
16、VGA 涌現器線
17、SYV 同軸電纜 無線通訊、播送、監控編制工程和相關電子建筑中傳輸射頻信號（含分析用同軸電纜）
18、SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯公用
19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機限制電纜
電線電纜命名與型號
命名原則及案例:
電線電纜的完整命名通常較為雜亂，所以人們有時用一個簡單的稱號(通常是一個類別的稱號)集合型號規格來庖代完整的稱號，如“高壓電纜”代表0.6/1kV級的通盤塑料絕緣類電力電纜。電線電纜。電線電纜的型譜較為完美，可以說，只須寫出電線電纜的軌范型號規格，就能清楚明了合座的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下原則：
1、產品稱號中包括的形式
(1)產品應用地方或大小類稱號
(2)產品布局資料或型式；
(3)產品的緊張?zhí)卣骰蚋郊犹卣?/p>
基礎按上述次序命名，有時為了強調緊張或附加特征，鋼芯鋁絞線是絕緣的嗎。將特征寫到后面或相應的布局刻畫前。
2、布局刻畫的次序
產品布局刻畫按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會惹起稠濁的情形下，有些布局刻畫省寫或簡寫，如汽車線、軟線中不承諾用鋁導體，故不刻畫導體資料。
案例：
額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額外電壓8.7/15kV”——使用地方/電壓等級
“阻燃”——強調的特征
“銅芯”——導體資料
“交聯聚乙烯絕緣”——絕緣資料
“鋼帶鎧裝”——鎧裝層資料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套資料(內外護套資料均一樣，省寫內護套資料)
“電力電纜”——產品的大類稱號
與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見背面的說明。
電線與電纜的分別
其實，“電線”和“電纜”并沒有端莊的界限。通常將芯數少、產品直徑小、布局簡單的產品稱為電線，葵花寶典之電線電纜超實用知。沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
電線電纜的型號組成與次序如下：
[1:類別、用途]
[2:導體]
[3:絕緣]
[4:內護層]
[5:布局特征]
[6:外護層或派生]
[7:使錳卣]
1-5項和第7項用拼音字母表示，高分子資料用英文名的第位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
型號中的省略原則：電線電纜產品中銅是主要使用的導體資料，故銅芯代號T省寫，但裸電線及裸導體制品除外。識（絕對值得收藏）。裸電線及裸導體制品類、電力電纜類、電磁線類產品不講明大類代號，電氣裝備用電線電纜類和通訊電纜類也不列明，但列明小類或系列代號等。
第7項是各種特別使用地方或附加特別使用央浼的象征，在“-”后以拼音字母象征。有時為了突出該項，把此項寫到末了面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業軌范)、-TH(干冷區域用)、FY-(防白蟻、企業軌范)等。
電力電纜鎧裝和外護套數字
數字象征鎧裝層外被層或外護套
0無---
1聯鎖鎧裝纖維外被
2雙層鋼帶聚氯乙烯外套
3細圓鋼絲聚乙烯外套
4粗圓鋼絲---
5皺紋(軋紋)鋼帶---
6雙鋁(或鋁合金)帶---
7銅絲編織---
8鋼絲編織---
電線電纜產品分類
電線電纜的應用主要分為三大類:
1、電力編制
電力編制采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基礎被塑料電力電纜庖代)、橡套線纜、架空絕緣電纜)、分支電纜(取代局限母線)、電磁線以及電力建筑用電氣裝備電線電纜等。
2、音信傳輸編制
用于音信傳輸編制的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械建筑、儀器儀表編制
此局限除架空裸電線外險些其他通盤產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
電線電纜產品主要分為五大類:
1、裸電線及裸導體制品
本類產品的主要特征是：純的導體金屬，實用。無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、村落、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力編制的相線、零線和地線).如二芯以上架空絕緣電纜，或再添補護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有肯定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是：種類規格單一，應用周圍淵博，使用電壓在1kV及以下較多，面對特別地方一向衍生新的產品，如耐前線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
隨著近二十多年來，通訊行業的飛速發達，產品也有驚人的發達速度。從已往的簡單的電話電報線纜發達到幾千對的話纜、同軸纜、光纜、數據電纜，以至組合通訊纜等。
該類產品布局尺寸通常較小而勻稱，制造精度央浼高。
5、電磁線(繞組線)(本公司目前不臨盆該類產品，故作大略先容)
主要用于各種電機、儀器儀表等。
電線電纜的衍生/新產品:
電線電纜的衍生/新產品主要是因應用地方、應用央浼不同及裝備的簡單性和低沉裝備本錢等的央浼，而采用新資料、特別資料、或改變產品布局⒒蛺岣吖ひ找 蟆⒒蚪 煌 分值牟 方 兇楹隙 ?
采用不同資料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等；
改變產品布局如：耐火電纜等；
進步工藝央浼如：醫用線纜等；
組合產品如：OPGW等；
簡單裝配和低沉裝備本錢如：預制分支電纜等。
二 電線電纜規格型號代表的含義
型號、稱號
RV銅芯氯乙烯絕緣連接電纜（電線）
AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB銅芯聚氯乙烯平型連接電線
RVS銅芯聚氯乙烯絞型連接電線
RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐低溫－60oC~250oC連接軟電線
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
電線電纜規格型號說明
注：B（B）——第一個字母表示布線，第二個字母表示玻璃絲編制。
V（V）——第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。
L（L）——鋁，無L則表示銅
F（F）——復合型
R——軟線
S——雙絞
X——絕緣橡膠
